CURSO AUTOCAD 3D ONLINE
CAPITULO 12
-
Crear objetos en 3D
A pesar de que crear modelos 3D de objetos puede ser más difícil y consumir más tiempo que crear vistas 3D de objetos 2D, la modelación 3D EN AUTOCAD tiene muchas ventajas. Mediante ella se puede:
-
Ver el modelo desde cualquier punto.
-
Generar automáticamente vistas 2D típicas y auxiliares confiables.
-
Crear perfiles 2D.
-
Quitar líneas ocultas por objetos y hacer sombreado realista.
-
Chequear interferencia entre objetos.
-
Exportar el modelo para crear animaciones.
-
Realizar análisis ingeniero.
-
Extraer datos necesarios para la fabricación.
AutoCAD ofrece tres tipos de modelación en 3D
wireframe (red de alambres)
surface (superficies 3D)
solid (sólidos).
Cada tipo modelación en autoCad 3d tiene sus propias técnicas de creación y edición.

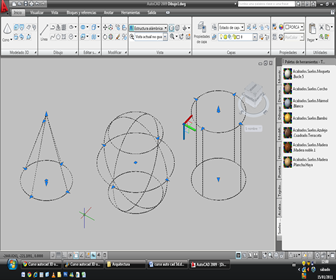

ejemplo de wireframe
Un modelo de red de alambre (wireframe)
En AutoCad 3d es un esqueleto descriptivo de un objeto 3D.
En un modelo wireframe no hay superficies; el mismo solamente consiste de puntos, líneas, y curvas que describen los lados y bordes del objeto.
Ubicar objetos 2D en el espacio 3D Con AutoCAD se puede crear modelos wireframe ubicando objetos 2D en el espacio 3D.
Modelacion con polilíneas 3D (3D polylines)AutoCAD también ofrece algunos objetos esecíficos para esta modelación como las polilíneas 3D (3D polylines), que solamente pueden utilizar el patrón de línea CONTINUOUS y splines.
Este tipo de modelación pudiera ser la más consumidora de tiempo, debido a que cada entidad de AutoCAD que compone el modelo debe dibujarse y ubicarse por separado.
La modelación de superficies La modelación de superficies es más sofisticada que la anterior pues ésta define además, de los bordes y lados las superficies de los objetos 3D modelados.
Uso de malla poligonal (polygonal mesh). El modelador de superficies de AutoCAD define superficies en facetas utilizando una malla poligonal (polygonal mesh).
Debido a que las facetas de la malla son planas, ésta solamente da un resultado aproximado de superficies curvas.
Mechanical Desktop Con el paquete Mechanical Desktop, se pueden crear superficies curvas verdaderas. Para diferenciar estos dos tipos de superficies, AutoCAD denomina mallas (meshes) las superficies a base de facetas.

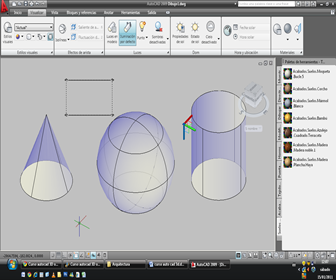

Modelación de sólidos en 3D La modelación de sólidos es la modelación 3D más fácil de utilizar. Con el modelador de sólidos de AutoCAD, se pueden crear objetos 3D a partir de figuras 3D básicas.

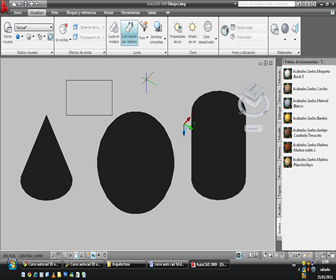

Figuras 3D básicas
-
cajas (boxes)
-
conos (cones)
-
cilindros (cylinders)
-
esferas (spheres)
-
cuñas (wedges)
-
toros (tori a partir de arandelas donuts).
La combinación de estas figuras genera objetos complejos Estas figuras se pueden combinar para crear objetos más complejos mediante
-
unión
-
sustracción
-
intersección
También se pueden crear sólidos desplazando un objeto 2D a lo largo de un camino o rotándolo alrededor de un eje.
Definir sólidos mediante parámetros Con Mechanical Desktop, también se puede definir sólidos mediante parámetros y mantener asociados los modelos 3D y las vistas 2D generadas a partir de ellos.
Recomendación Debemos advertir que cada tipo de modelación utiliza métodos diferentes para construir los modelos 3D y los métodos de edición varían su efecto en dependencia del tipo de modelo utilizado, debido a esto es recomendable no mezclar métodos de modelación.
Convertir sólidos a superficies y de superficies a wireframes Existen además (aunque limitados), métodos de conversión de sólidos a superficies y de superficies a wireframes; no obstante, no se puede convertir wireframes a superficies ni superficies a sólidos.
Curso autocad 3D online Tomando en cuenta lo anteriormente planteado en este curso trataremos solamente la modelación de sólidos. Aunque haremos inicialmente una breve referencia a los otros dos métodos de modelación.
