Curso autocad 3D Sistema Mundial de Coordenadas (WCS)

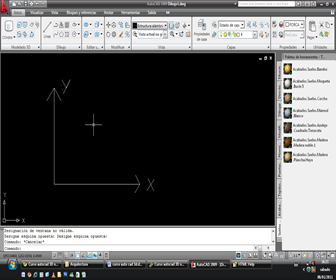

Las coordenadas 3D se especifican igual que las 2D con la adición de una tercera dimensión, el eje Z. Cuando se dibuja en 3D, se especifican los valores de coordenada de X, Y, y Z en el Sistema Mundial de Coordenadas (WCS) o en el Sistema de Coordenadas del Usuario (UCS). La ilustración siguiente muestra los ejes X, Y, y Z del WCS.

Para determinar la dirección positiva del eje Z, se coloca la mano derecha de manera que el dedo pulgar indique la dirección positiva del eje X. Los dedos índice y del medio se colocan como se muestra en la figura anterior, de manera que el índice indique la dirección positiva del eje Y. Cuando se tengan los dedos así colocados, el dedo del medio indicará la dirección positiva del eje Z.Para determinar la dirección positiva de rotación alrededor de un eje, se apunta con el pulgar de la mano derecha en la dirección positiva del eje y doble los restantes dedos como se muestra en la figura anterior. Los dedos indican la dirección positiva de rotación alrededor del eje.
